یونیت هیدرولیـک فیلترپرس | یونیت هیدرولیک | یونیت هیدرولیک چیست

یونیت هیدرولیـک فیلتر پرس یکی از اجزای فیلتر پرس هیدرولیکی می باشد که در این مقاله به توضیح این قطعه از فیلتر پرس می پردازیم.

آمار بازدید 1582

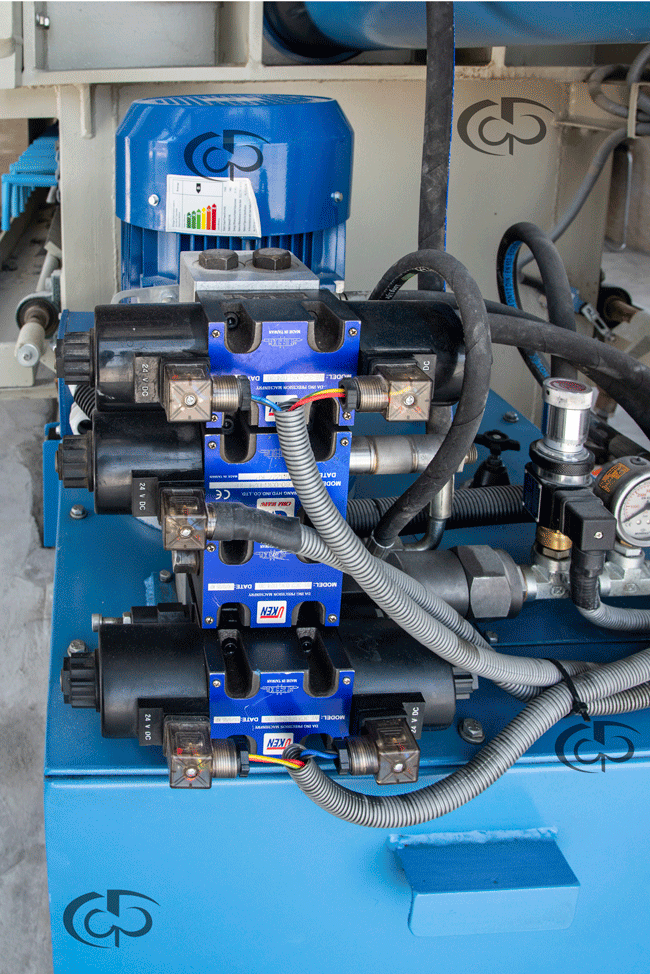

یونیت هیدرولیک چیست:

یونیت هیدرولیک منبع تولید توانی می باشد که در آن انجام کار و یا تولید نیرو توسط سیال هیدرولیک انجام می شود.

یونیت هیدرولیـک فیلترپرس شامل موارد زیر می باشد:

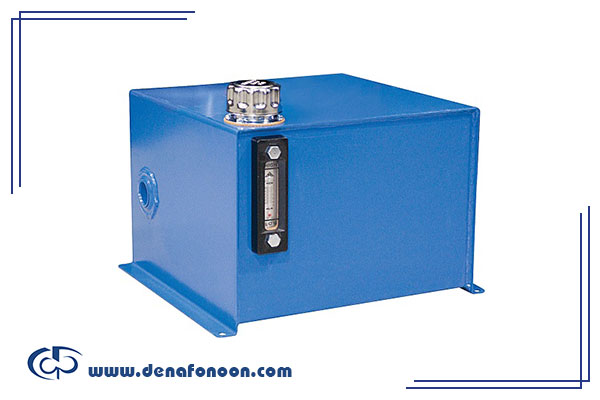

1. 1مجمـوعه مخزن هیدرولیـک

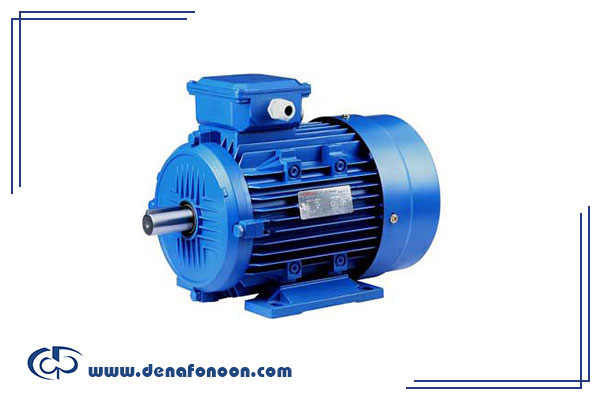

2. الکتروموتور

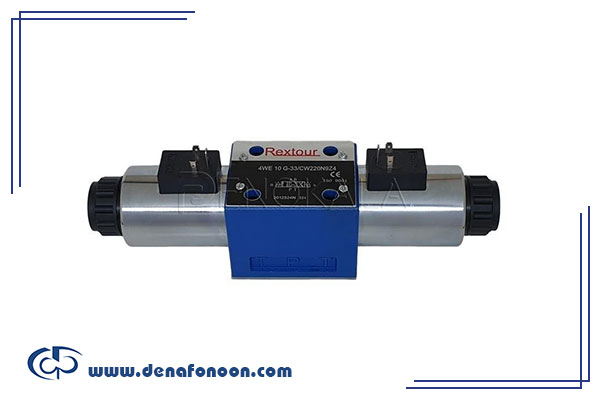

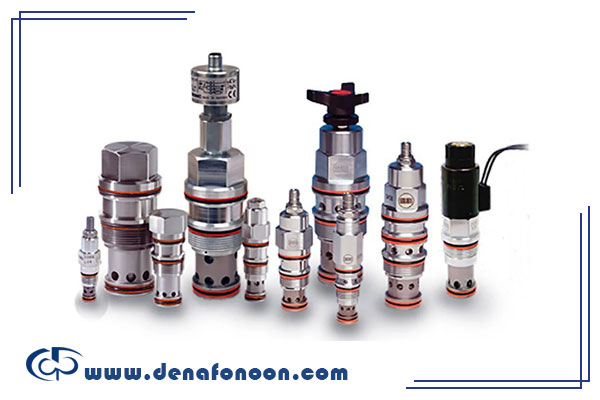

3. شیرآلات کنترلـی فشار
4. دبی و جهت

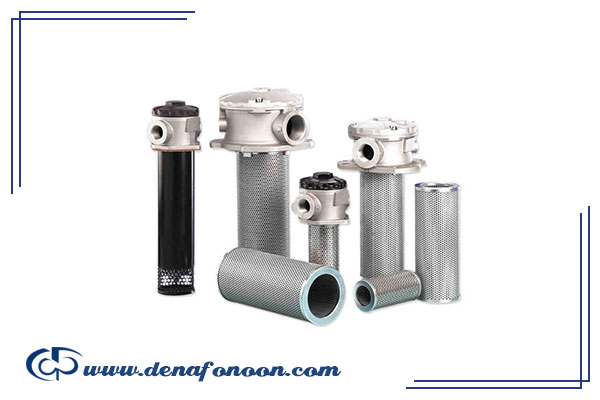

5. فیلتر

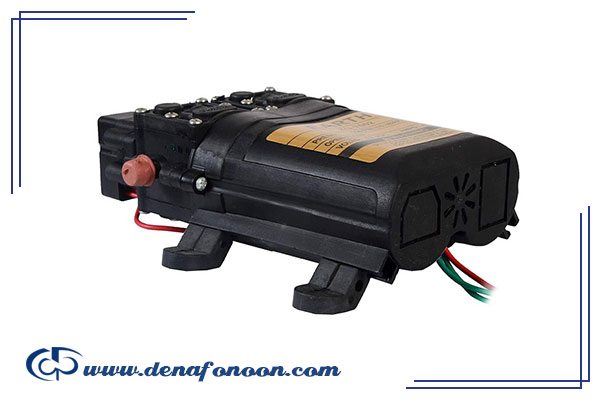

6. پمپ دو قلو

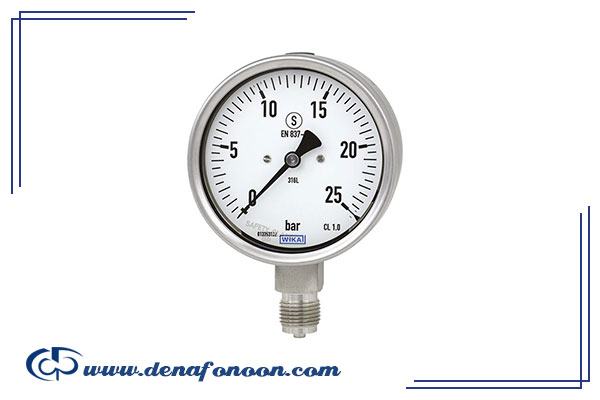

7. مانو متر
8. دما سنج
9. نشانگر سطح روغن
10. باک روغن
11. شیلنگ هیدرولیک فشار قوی
12. و دیگـر ادوات نصـب شده

مجموعه یونیت هیدرولیک فیلتر پرس عبارتند از:

• تامین دبی
• کنترل فشار
• جهت جریان مـورد نیاز سیستم

یونیت هیدرولیک فیلتر پرس با نام های دیگر نیز در بازار شناخته می شود که در زیر به آنها اشاره شده است:

• پاورپک
• پاوریونیـت
• یونیت قدرت

عمدتا برای تامین قدرت از موتورهای تک فاز تا ۲.۲ کیلووات و سه فاز تا توان ۱۶۰ کیلووات استفاده میشود. اگر منبع تولید توان موتور الکتریکی باشد بر اساس استاندارد IEC ، رده بندی توان و ابعاد موتور قابل انتخاب و در غیر این صورت طبق دستور کارشناسان جهت تامین مقدار توان مورد نیاز موتور متناسب مورد استفاده قرار می گیرد .

در طراحی خاص یونیت هیدرولیک، امکان استفاده از الکتروموتور با توانهای بالاتر و یا جایگزینی با موتورهای دیزلی وجود دارد، یونیت هیدرولیک بر اساس موارد زیر طراحی و ساخته می شوند:

• نوع چیدمان شیرآلات
• قطعات واسطه
• الکتروموتور

در طراحی سیستم هیدرولیک معمولا سایز مخزن تا ۵ برابر روغن مصرفی انتخاب میشود. اما علاوه بر این پارامتر نوع چیدمان قطعات هم موثر است. مثلا زمانی که پمپ و موتور کوپله شده بصورت عمودی روی درب نصب شود فضای کمتری اشغال میشود. در هر صورت آرایش قرارگیری شیرآلات و پمپ و سایر قطعات، پارامتر دوم تعیین سطح مورد نیاز درب مخزن می باشد"یونیت هیدرولیک فیلتر پرس" در طراحی های ویژه که مثلا محدودیت ابعادی وجود داشته باشد، شکل نصب قطعات عوض میشود. بعنوان نمونه وقتی امکان نصب موتور و پمپ روی درب مخزن وجود نداشته باشد. ممکن است از دیواره جانبی برای اینکار استفاده کنیم. در این شرایط تمهیدات خاص برای آب بندی در نظر گرفته میشود.
